Tầng kỹ thuật ĐQM – Ứng dụng giải pháp hàng rào chắn âm Econowall hiệu quả
Dự án lần này là tổ hợp thương mại dịch vụ quy mô lớn với mật độ thiết bị cơ điện tập trung cao tại tầng kỹ thuật. Hệ thống máy bơm, máy phát điện dự phòng và dàn HVAC hoạt động liên tục tạo ra nguồn ồn có mức áp suất âm thanh dao động từ 85 đến 90 dBA ở tại tầng kỹ thuật, và 63-65 dBA (ngày-tối) và 50 dBA (đêm) tại khu dân cư cao cấp gần đó. Nếu không được kiểm soát đúng kỹ thuật có thể vượt ngưỡng cho phép theo QCVN 26:2010/BTNMT.
Trong bối cảnh đó, giải pháp hàng rào chắn âm Econowall được lựa chọn triển khai như một hệ thống tường chắn âm chủ động, thay thế hoàn toàn phương án tường gạch truyền thống. Hãy cùng phân tích chi tiết lý do lựa chọn, quá trình triển khai và kết quả đạt được tại dự án thực tế với Liên Sơn.

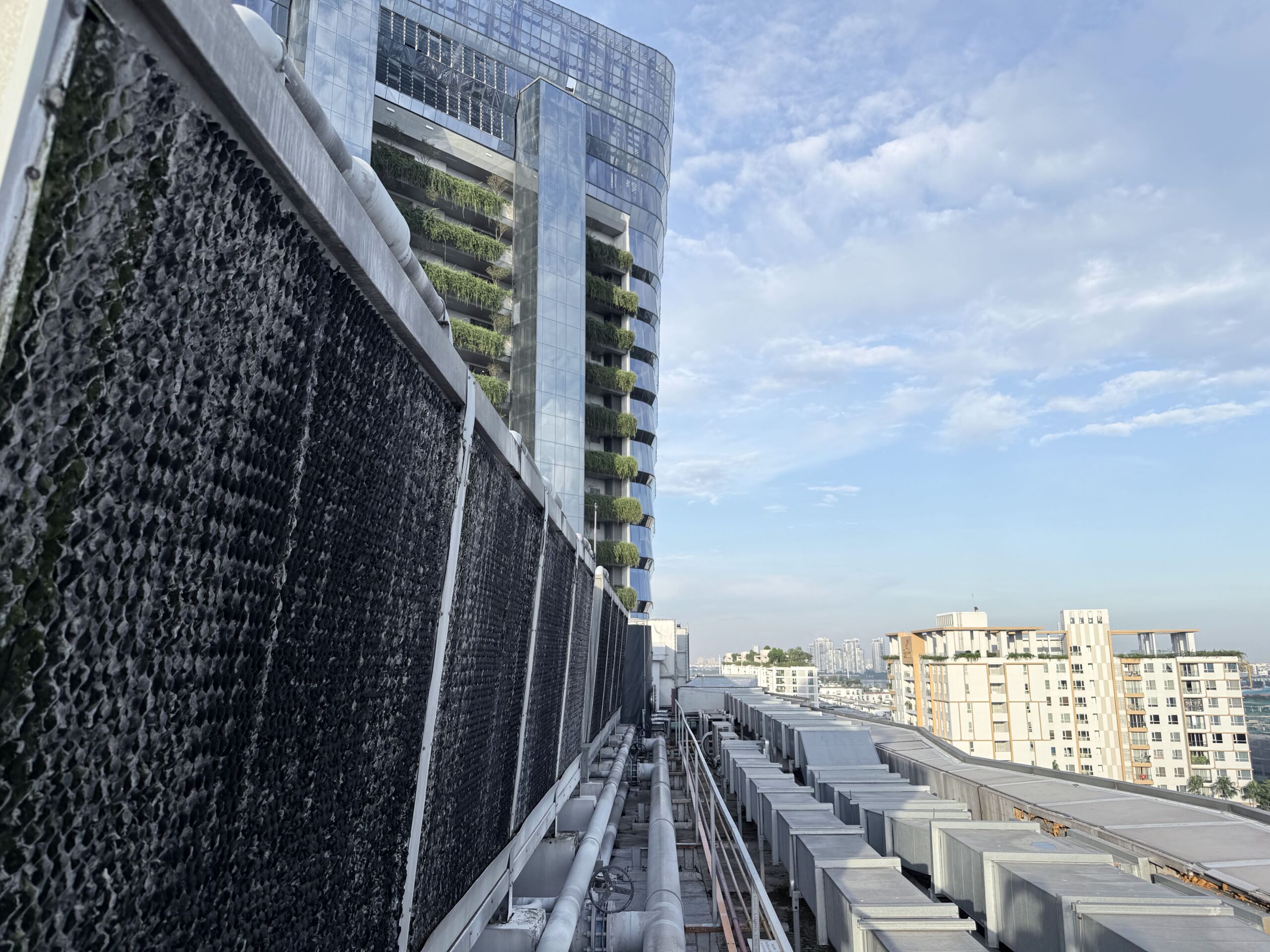

Bài toán kiểm soát tiếng ồn tại tầng kỹ thuật ĐQM
Trong các tổ hợp thương mại dân cư hiện đại, tầng kỹ thuật (Mechanical Floor) không đơn thuần là không gian chứa thiết bị. Đây là nơi tập trung toàn bộ hệ thống MEP vận hành 24/7, bao gồm tổ máy bơm nước sinh hoạt và phòng cháy chữa cháy, máy phát điện dự phòng công suất lớn, dàn máy lạnh trung tâm (chiller) và hệ thống xử lý không khí (AHU). Mỗi thiết bị là một nguồn rung động và tiếng ồn độc lập. Khi hoạt động đồng thời, tổng mức ồn tích lũy có thể lên đến 90 dB(A). Thách thức kỹ thuật đặt ra cho dự án lần này đến từ ba yếu tố đồng thời.
- Thứ nhất, tầng kỹ thuật nằm liền kề với các khu vực có yêu cầu môi trường âm thanh nghiêm ngặt như trường học, khu dân cư cao cấp và khu văn phòng.
- Thứ hai, không gian tầng kỹ thuật bị giới hạn bởi lưới cột kết cấu, không cho phép xây thêm tường bao dày.
- Thứ ba, tiến độ thi công toàn dự án không cho phép kéo dài thời gian hoàn thiện.
Econowall là gì? Cấu tạo và nguyên lý hoạt động

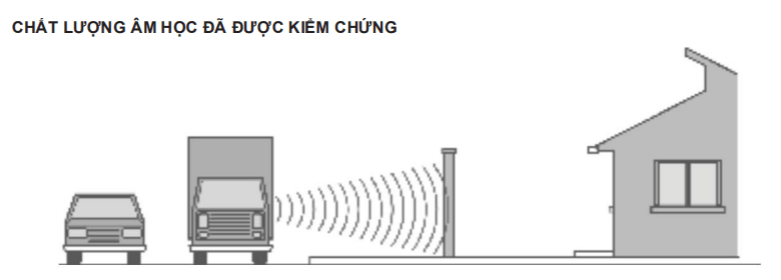

Econowall là hệ hàng rào chắn âm có khả năng tối ưu hóa cho ứng dụng kiểm soát tiếng ồn trong môi trường công nghiệp và hạ tầng đô thị. Cấu trúc vật liệu được thiết kế theo nguyên lý mass-spring-mass, giúp hấp thụ và tiêu tán năng lượng âm để đạt hiệu quả cách âm vượt trội so với tường đặc cùng trọng lượng.

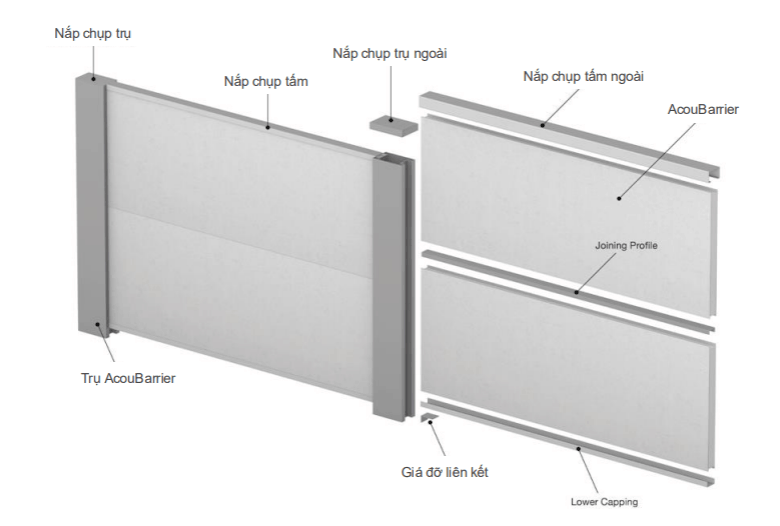

Mỗi tấm panel Econowall gồm ba lớp chính được liên kết cơ học chặt chẽ. Lớp mặt ngoài là tấm sợi xi măng (fibre cement board) chịu thời tiết, kháng ẩm hoàn toàn, không biến dạng theo chu kỳ nhiệt ẩm nhiệt đới, bề mặt phẳng và đồng đều cho phép áp dụng lớp phủ anti-graffiti trực tiếp mà không cần xử lý nền đặc biệt.
Lớp lõi là Lỗi EPS mật độ nhẹ, tạo ra vùng đệm đàn hồi hấp thụ năng lượng rung động trước khi truyền sang lớp mặt đối diện. Hầu như các tấm này không cần bảo trì mà vẫn giữ được chất lượng tốt trong điều kiện thực tế. Với thiết kế chuyên biệt, các hàng rào chắn âm đặc thù không dễ bị nứt bể như các bức tường truyền thống khi gặp các điều kiện tự nhiên bất lợi.
Thông số kỹ thuật cơ bản
Hệ Econowall đạt chỉ số Rw/ TC lên đến 28 tùy theo cấu hình lắp đặt và chiều dày panel được chọn. Module tiêu chuẩn có chiều cao tối đa 6000mm, trong khi tâm cột có thể lên đến 2500-3100mm.
Thách thức kỹ thuật đặc thù và cách xử lý

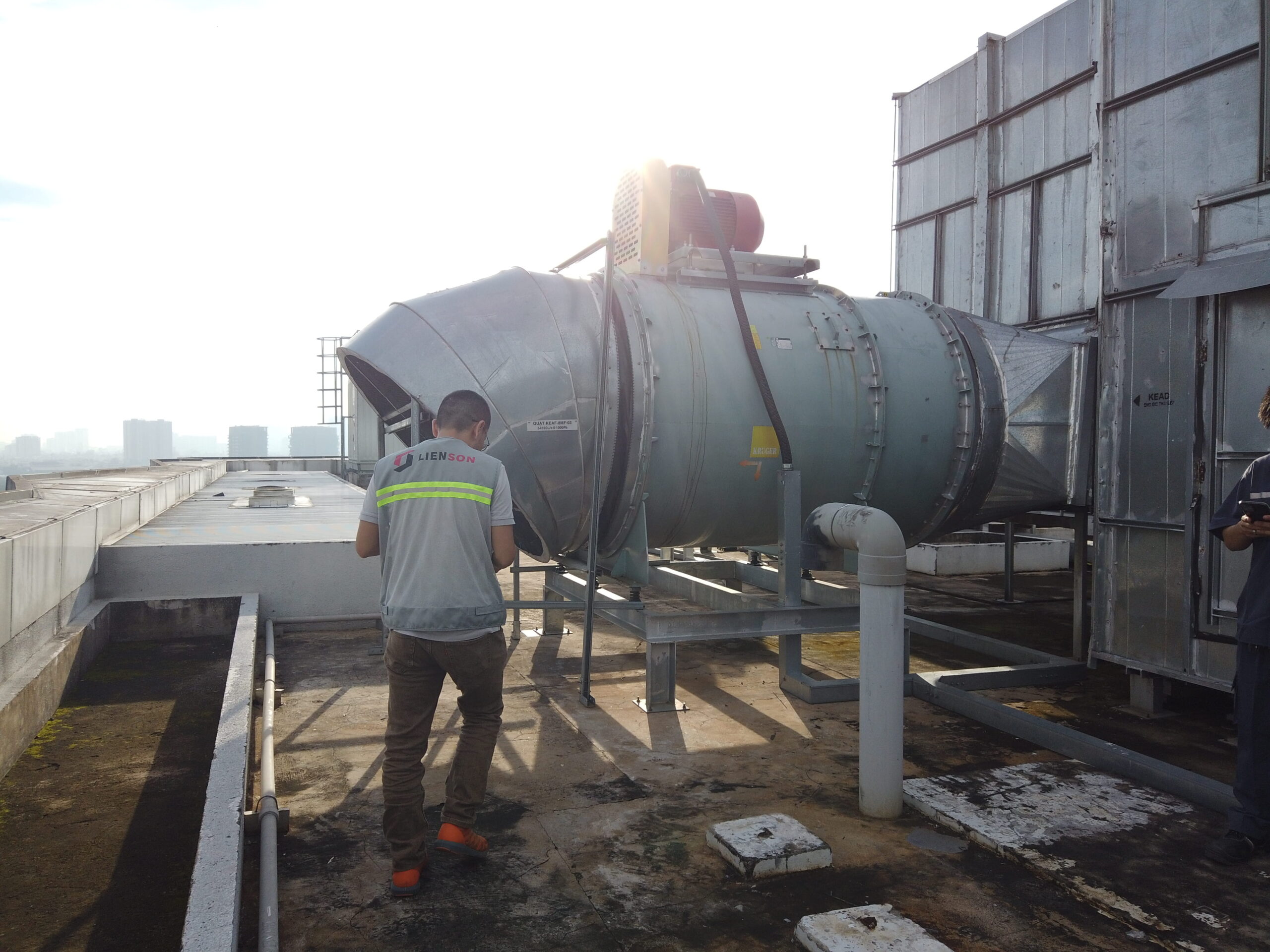

Môi trường thi công tại tầng kỹ thuật đặt ra một số thách thức không điển hình so với lắp đặt hàng rào ngoài trời thông thường. Không gian làm việc bị giới hạn bởi hệ thống ống kỹ thuật, máng cáp và đà kiềng kết cấu đã được lắp đặt trước.
Tuy vậy, quy trình thi công Econowall của Liên Sơn khá đơn giản.

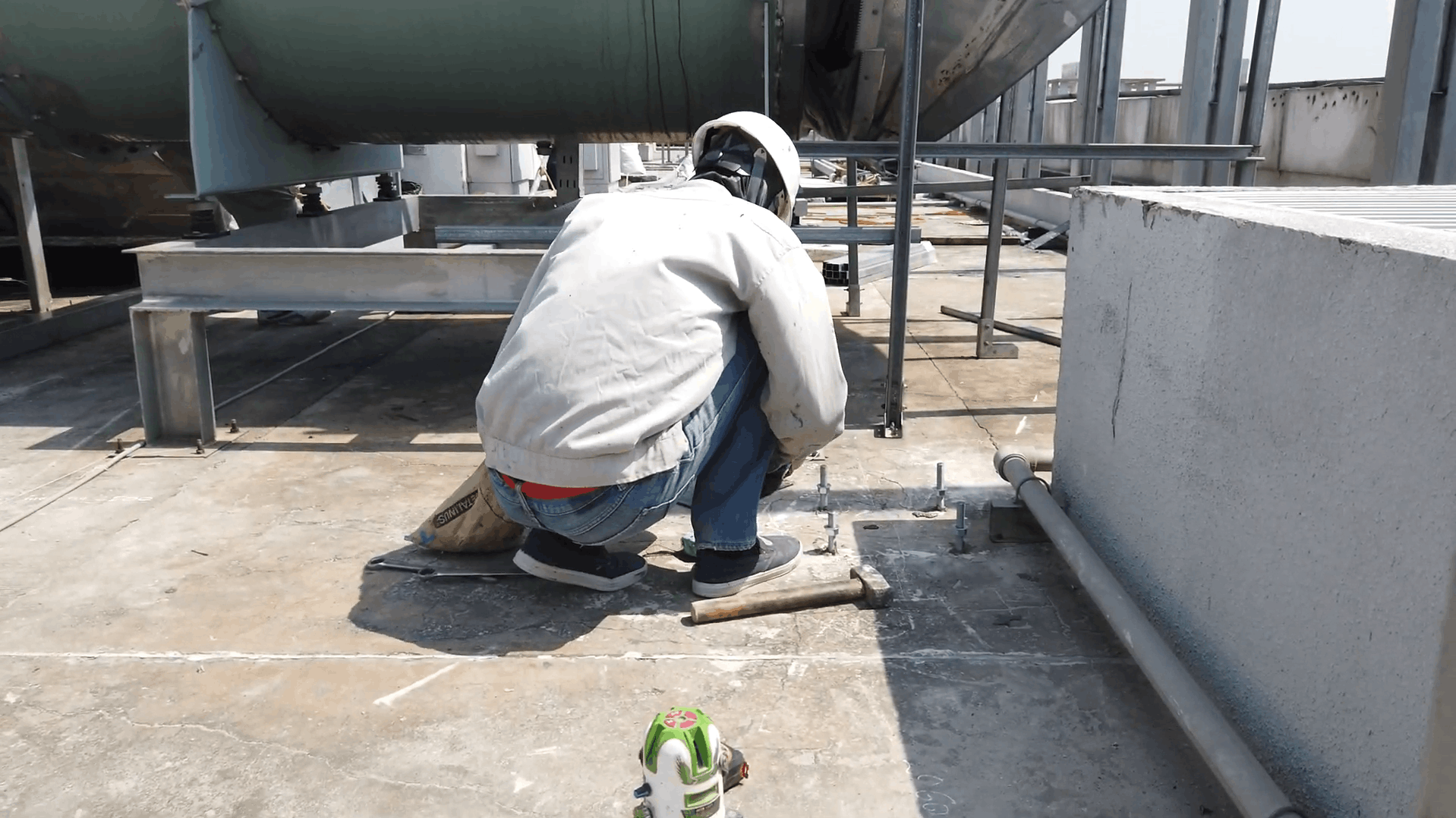

1. Lắp đặt hệ trụ AcouBarrier

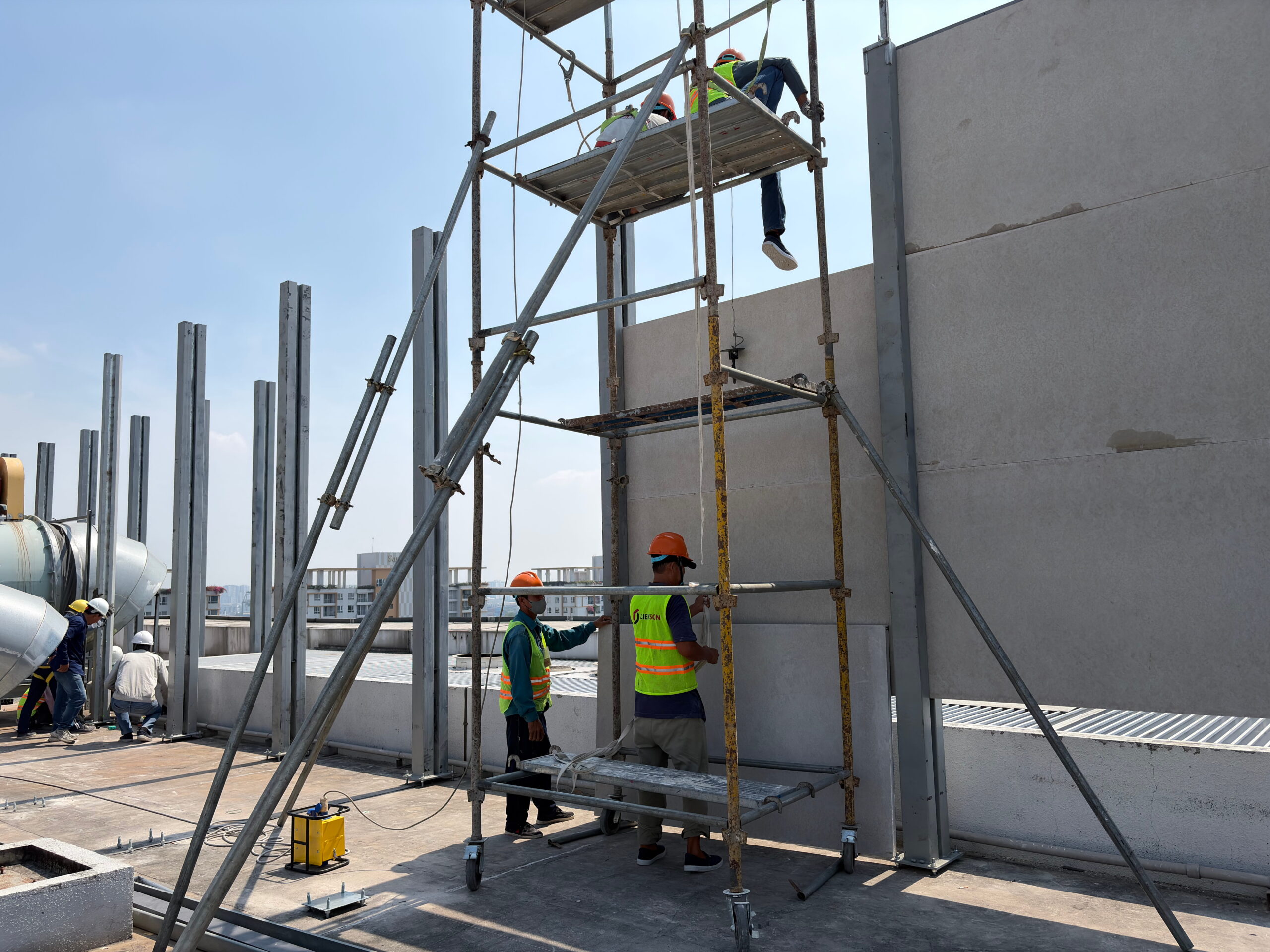

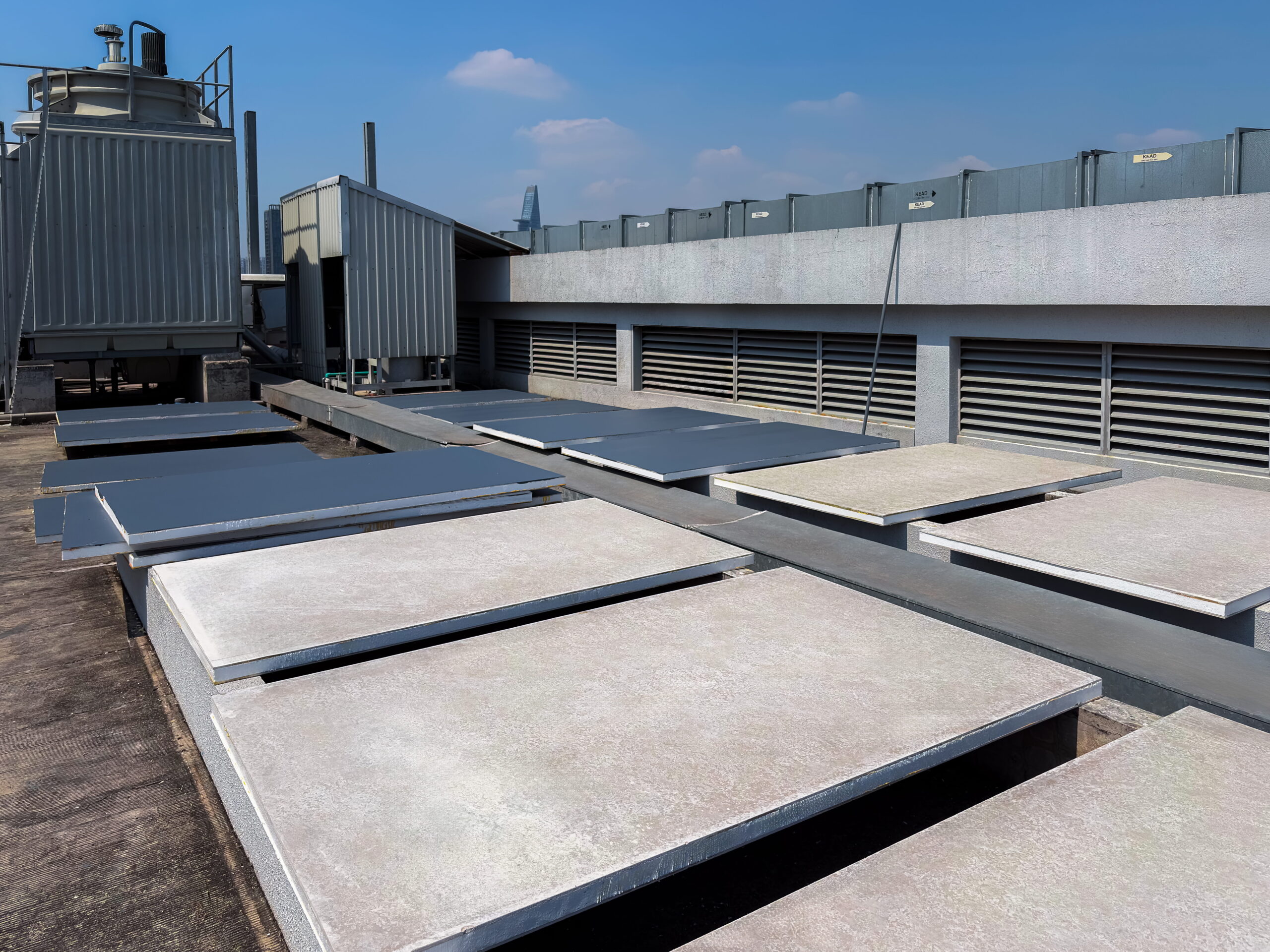

2. Sơn phủ và đưa tấm chắn âm vào khung bằng hệ tời

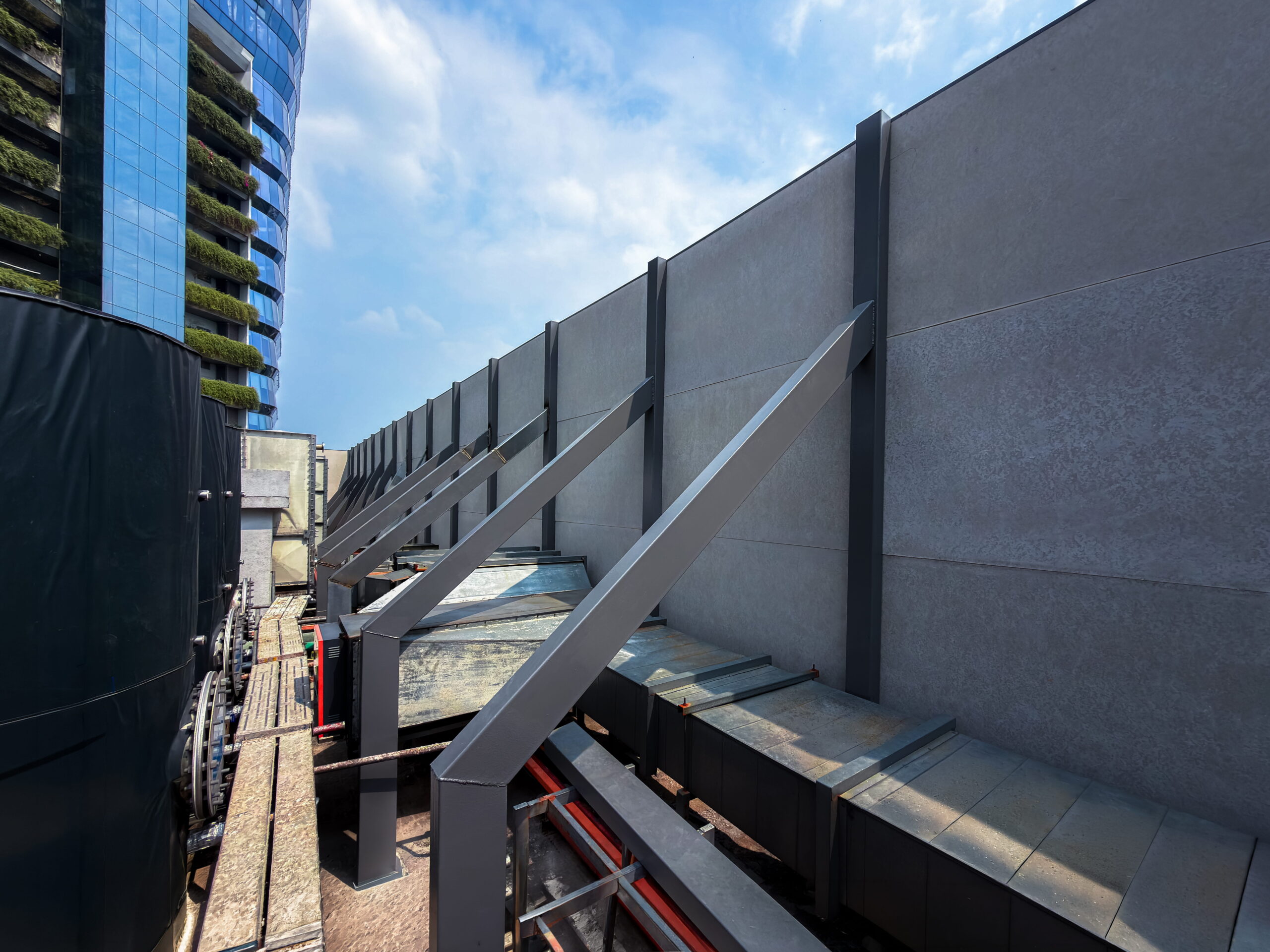

3. Lắp đặt hoàn thiện và gia cố chân chống
Kết quả đo kiểm sau lắp đặt

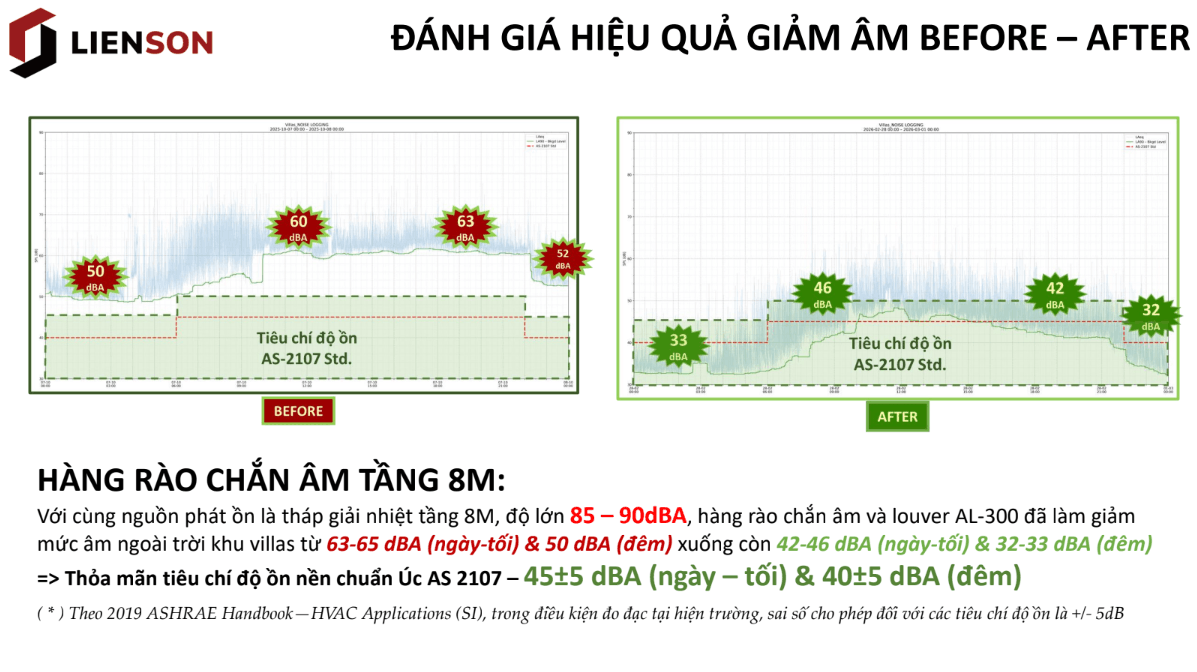

Sau khi hoàn thành lắp đặt, Liên Sơn thực hiện đo kiểm tra hiệu quả cách âm tại các vị trí tiếp nhận được xác định trong phương án thiết kế âm học. Kết quả đo cho thấy mức giảm tiếng ồn từ 63-65dBA (ngày-tối) và 50dBA (đêm) xuống còn 42-46 dBA (ngày-tối) & 32-33 dBA (đêm), đáp ứng và vượt yêu cầu thiết kế đặt ra ban đầu.
( * ) Theo 2019 ASHRAE Handbook-HVAC Applications (SI), trong điều kiện đo đạc tại hiện trường, sai số cho phép đối với các tiêu chí độ ồn là +/- 5dB
Lợi ích kỹ thuật và kinh tế khi chọn Econowall thay thế tường gạch
Quyết định thay thế tường gạch bằng hàng rào chắn âm Econowall không đơn thuần là lựa chọn vật liệu. Đây là quyết định kỹ thuật tổng thể tác động đến ít nhất bốn khía cạnh của dự án.
Tối ưu tải trọng kết cấu
Trọng lượng panel Econowall dao động từ 28 đến 45 kg/ m² so với 400 – 450 kg/ m² của tường gạch 200mm.
Tăng tốc tiến độ thi công
Hệ thống lắp ghép module hóa cho phép đội thi công hoàn thành lắp đặt toàn bộ hệ thống hàng rào chắn âm trong thời gian ngắn hơn 3 đến 4 lần so với xây tường gạch cùng diện tích.
Chi phí vận hành và bảo trì thấp trong toàn vòng đời
Bề mặt vật liệu sợi xi măng không thấm nước, không bị mốc và không ăn mòn trong điều kiện khí hậu nhiệt đới ẩm. Lớp phủ anti-graffiti giúp duy trì hiệu quả trong 8 – 10 năm trước khi cần phủ lại, giảm đáng kể chi phí duy tu thẩm mỹ bề mặt so với tường gạch sơn vôi thông thường.

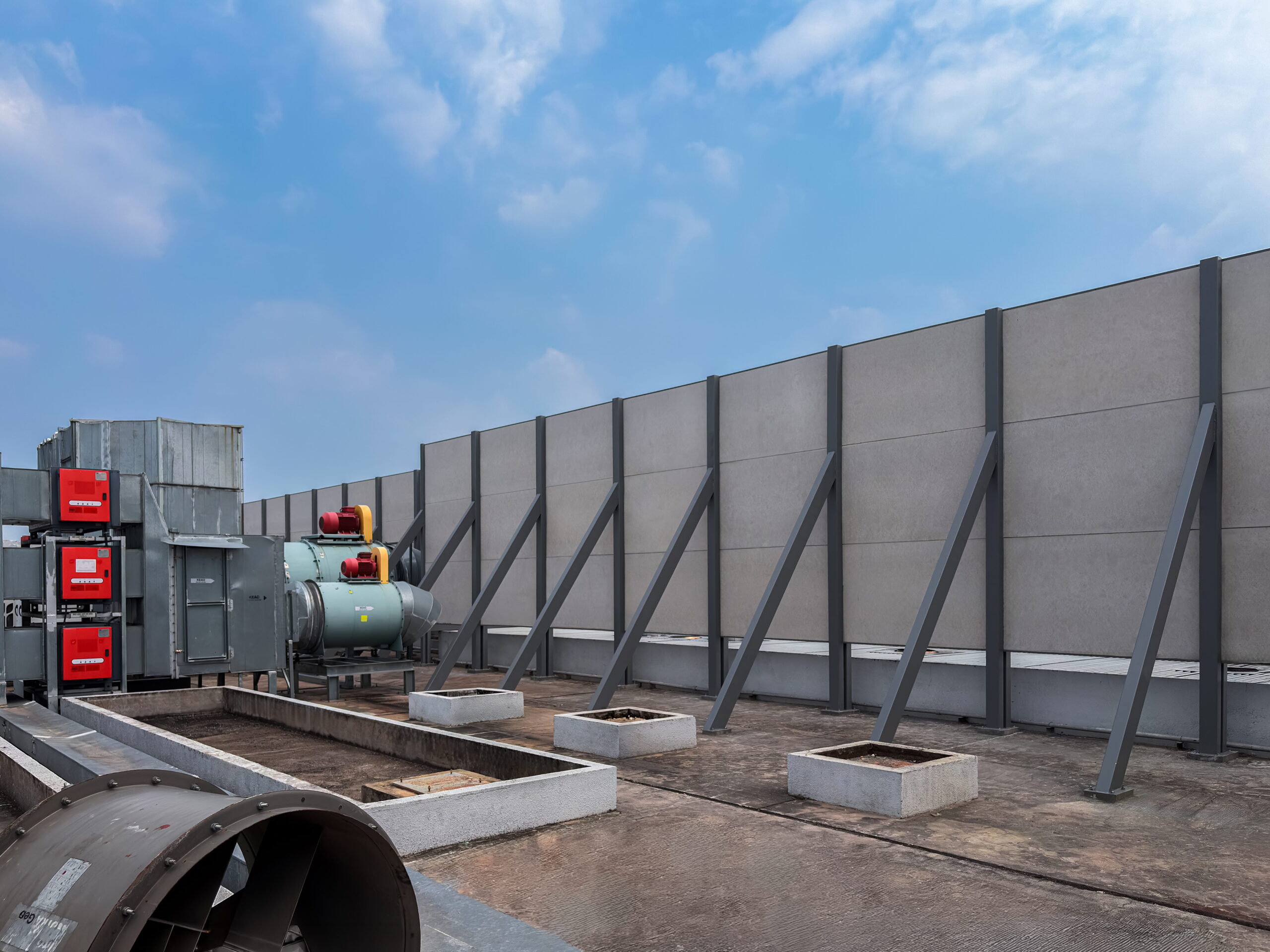

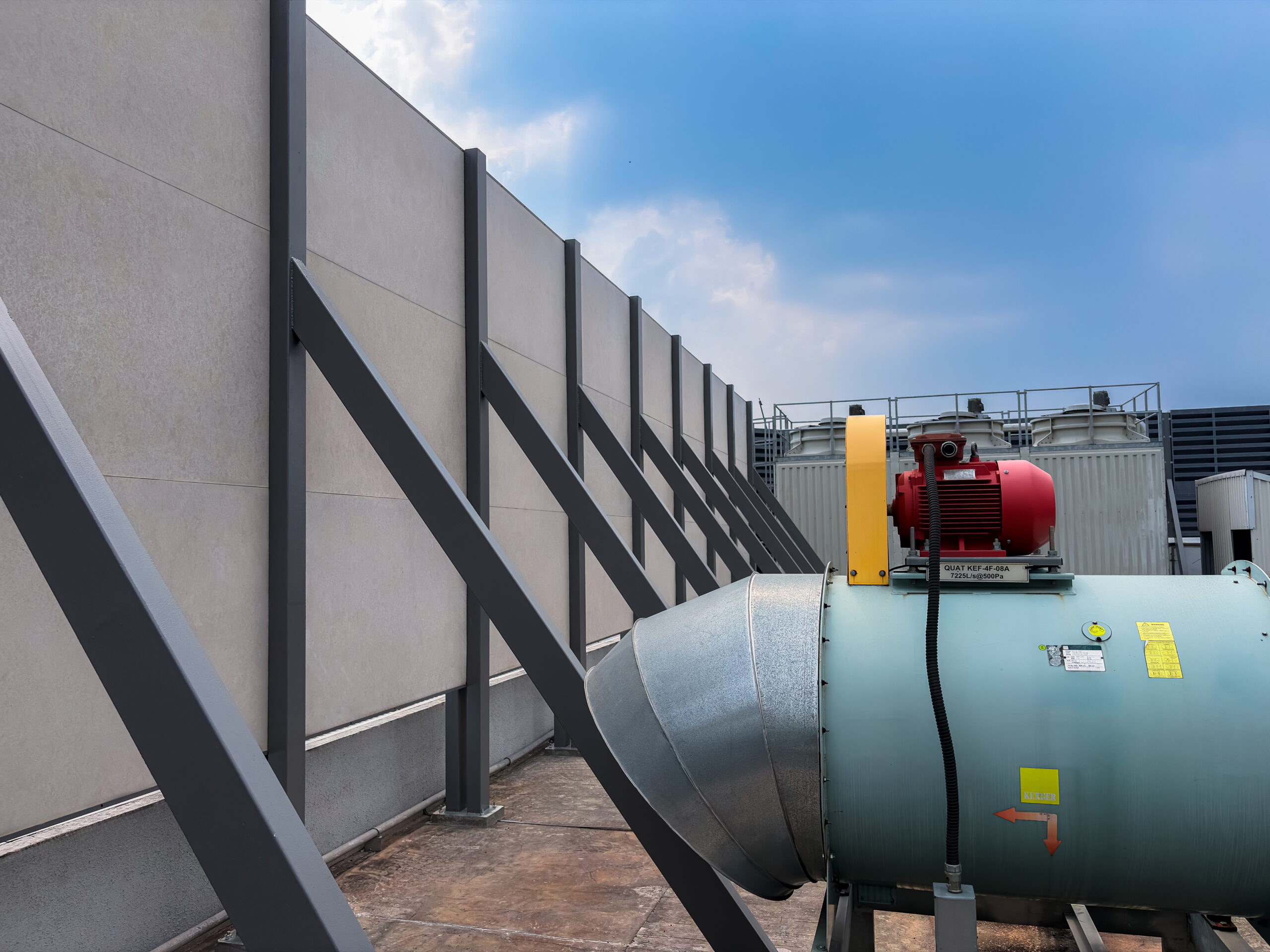

Linh hoạt điều chỉnh theo vòng đời công trình
Econowall phù hợp với loại dự án nào?
Kinh nghiệm triển khai cho thấy Econowall phát huy tối đa hiệu quả trong các dự án có yêu cầu đồng thời về kiểm soát tiếng ồn nghiêm ngặt, hạn chế tải trọng kết cấu và áp lực tiến độ thi công.
Hạ tầng giao thông
Với đặc tính vật liệu cách âm ngoài trời chịu thời tiết của Econowall phù hợp cho các tuyến hàng rào dọc đường cao tốc, đường sắt đô thị và nút giao lập thể nơi yêu cầu độ bền cơ học cao kết hợp với hiệu quả giảm tiếng ồn đủ để bảo vệ khu dân cư trong vùng ảnh hưởng.
Khu công nghiệp và nhà máy

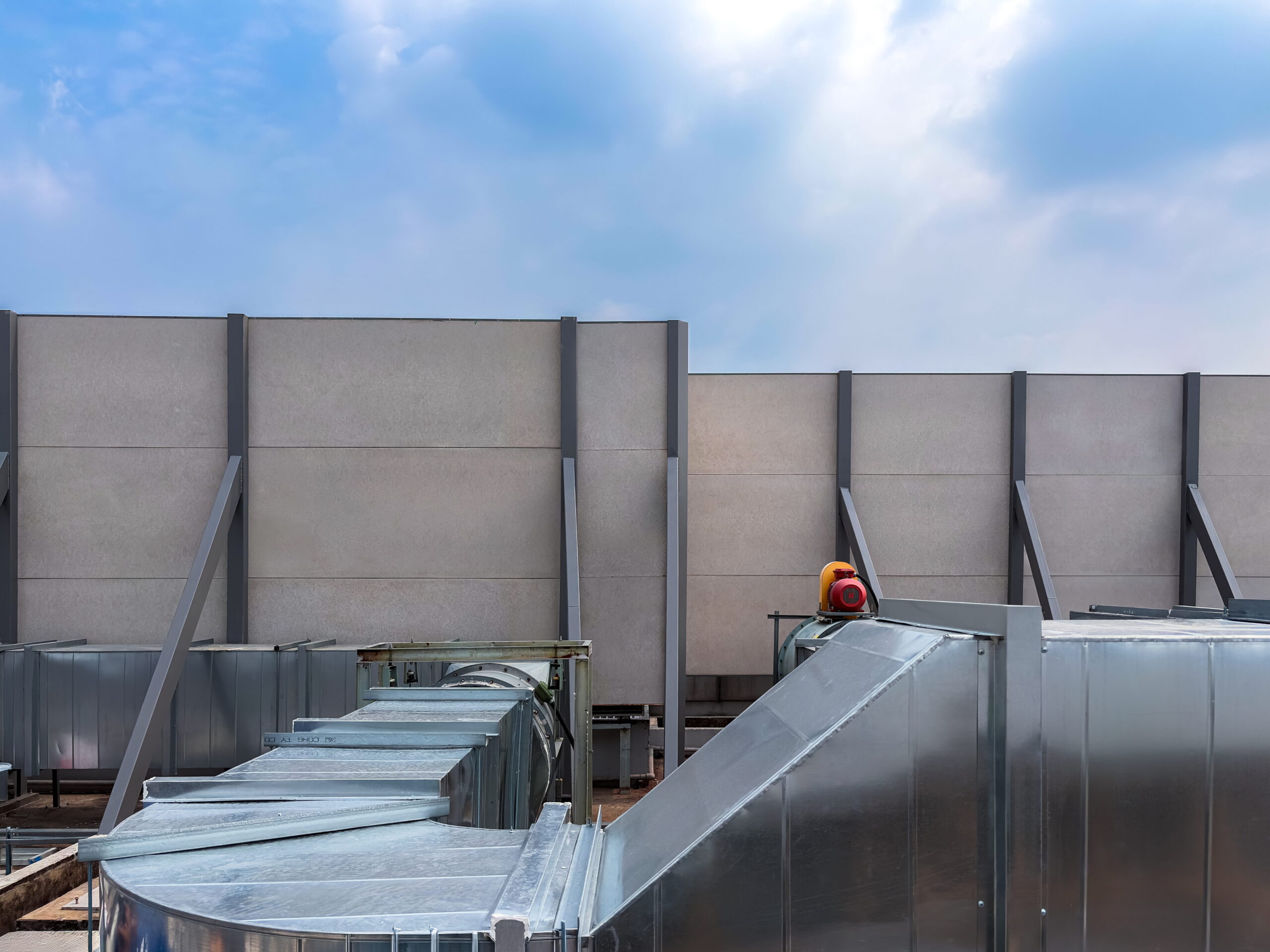

Hệ thống hàng rào chắn âm Econowall có thể triển khai dọc ranh giới khu sản xuất tiếp giáp khu văn phòng hoặc khu dân cư lân cận, đáp ứng yêu cầu giấy phép môi trường và tiêu chuẩn QCVN về tiếng ồn khu công nghiệp.
Tổ hợp thương mại dân cư
Econowall phù hợp để bao che khu vực phòng máy tầng hầm, loading dock và trạm biến áp, nơi nguồn ồn mạnh nằm liền kề khu vực có người sử dụng thường xuyên.

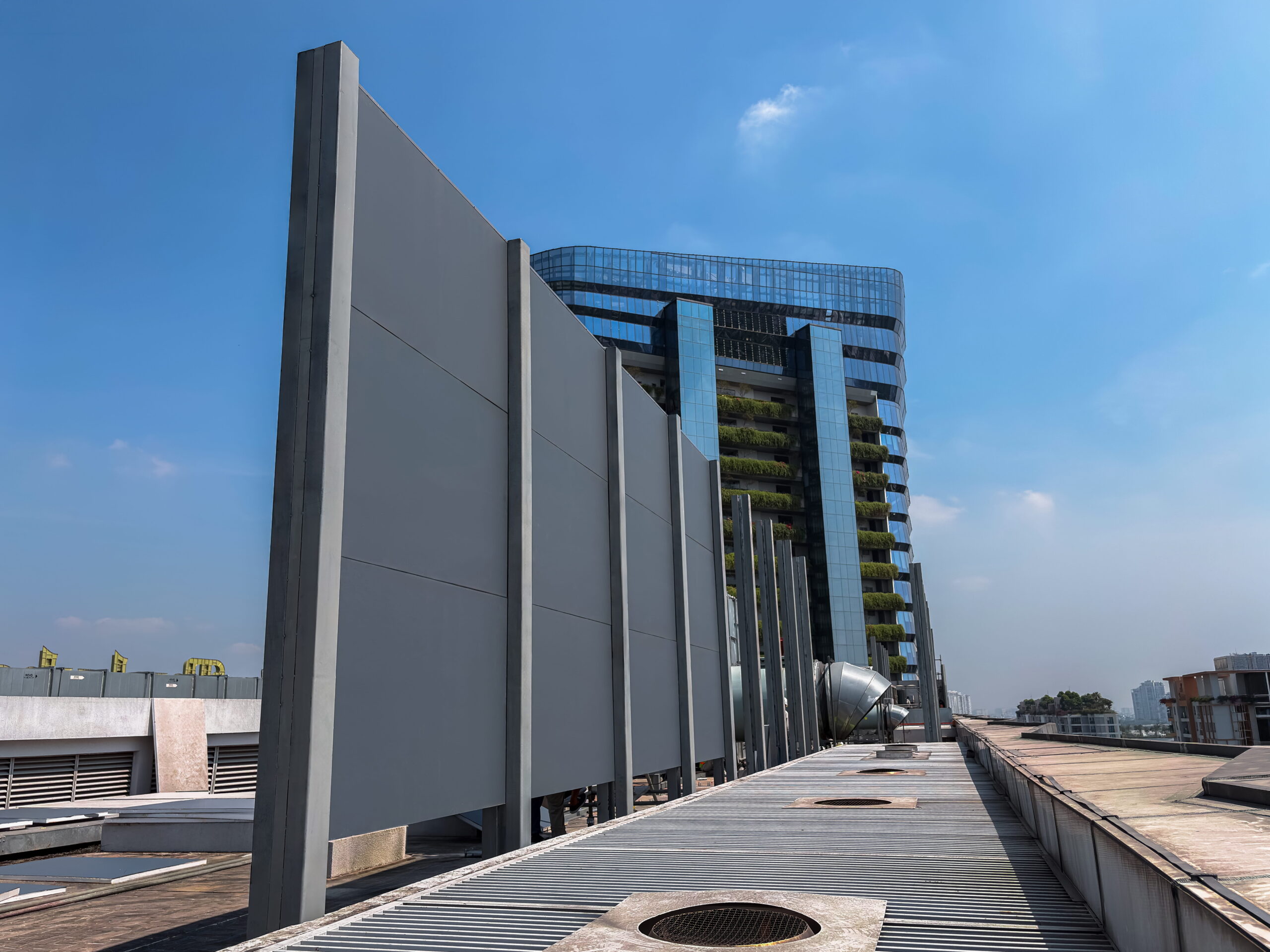

Tư vấn giải pháp hàng rào chắn âm cho dự án của bạn
Liên Sơn không phải là đơn vị phân phối vật liệu thuần túy. Năng lực cốt lõi của chúng tôi nằm ở khả năng tư vấn và thiết kế giải pháp âm học toàn diện, từ giai đoạn đánh giá mức ồn hiện trạng, lập phương án kiểm soát tiếng ồn, đến cung cấp vật liệu, giám sát thi công và đo kiểm nghiệm thu sau hoàn thành.
Tại dự án Tầng kỹ thuật ĐQM, sự tham gia của Liên Sơn bắt đầu từ giai đoạn thiết kế kỹ thuật, không phải chỉ xuất hiện khi cần cung cấp vật liệu. Đây là mô hình cộng tác mang lại kết quả đo kiểm đạt chuẩn ngay lần đầu, không phát sinh chi phí điều chỉnh sau thi công.
Dự án tầng kỹ thuật là một trong nhiều công trình mà Liên Sơn đã triển khai thành công giải pháp hàng rào chắn âm Econowall tại Hồ Chí Minh. Nếu dự án của bạn đang gặp vấn đề tương tự kiểm soát tiếng ồn từ thiết bị cơ điện, bao che khu vực máy móc trong khu công nghiệp, hoặc lắp đặt hàng rào chống ồn dọc tuyến hạ tầng, đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ ngay từ giai đoạn đánh giá ban đầu.
Kỹ sư của Liên Sơn có thể cung cấp hồ sơ thông số kỹ thuật Econowall chi tiết phục vụ lập hồ sơ thiết kế, hoặc thực hiện tư vấn thiết kế giải pháp cách âm theo đặc thù kỹ thuật và ngân sách cụ thể của từng dự án. Liên hệ với Liên Sơn để được khảo sát hiện trường và nhận đề xuất giải pháp âm học phù hợp với bài toán nhức nhói mà bạn đang gặp phải.
